本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度火力发动机马达组供电系统箱的用途： 1、合情合理的分销用电量。 2、非常方便对电源电路的关合的操作。 3、有较高的安全性卫生防护层级，能直观教学的凸显用电线路的导通工作状态。

项目名称：656KW汽油并网发变频电动汽轮发电设备组单机配电箱主要元件明细清单
供动力箱大部分开关元件清单表格
项目编号	名字	型号规格参数规格参数	部门	占比	公司
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	发变频电动空调机组空调机组把控器	HGM6110	只	1	众智
3	来发交流电动机时速调节器	C2002	只	1	孚创
4	直流电压电源线摸块	DC24V	只	1	众智
5	微型中启动继电器元件	HH54P    DC24V	只	2	正泰
6	中大型中间商继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

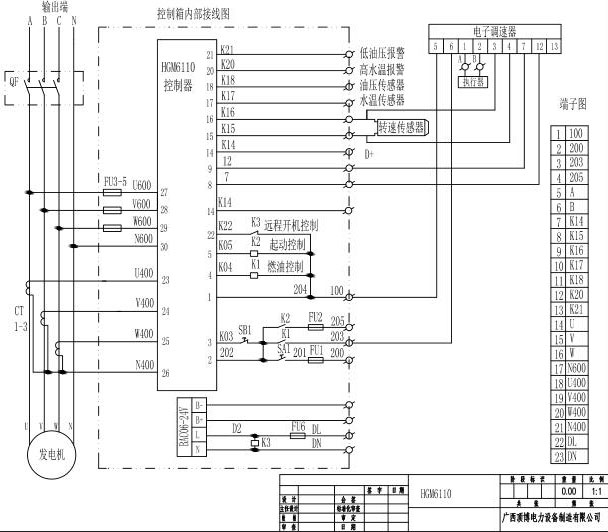

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.xbllianfu.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
